Chłodzenie wody w procesach przemysłowych – technologie, koszty i dobór urządzeń

​Nieutrzymana temperatura wody technologicznej zatrzymuje produkcję szybciej niż awaria maszyny. Przegrzana forma wtryskowa, reaktor chemiczny poza zakresem czy linia farmaceutyczna z przekroczonym parametrem - to nie są teoretyczne ryzyka, to scenariusze, które co rok generują w polskich zakładach straty liczone w setkach tysięcy złotych. Ten artykuł omawia, jakie technologie chłodzenia wody stosuje się dziś w przemyśle, czym się różnią, ile kosztują i jak dobrać właściwe urządzenie do konkretnego procesu.

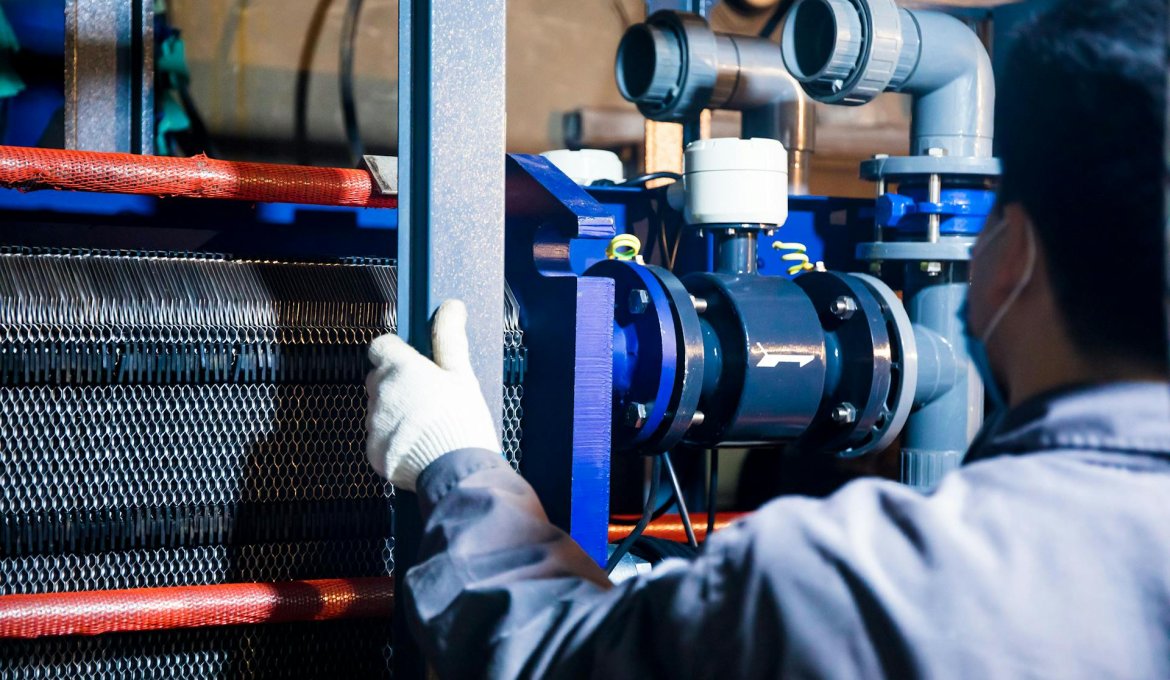

Jak działa chłodzenie wody w układzie przemysłowym?

Woda technologiczna pełni w zakładzie rolę pośrednika cieplnego - odbiera ciepło z maszyn, form, wymienników i urządzeń procesowych, a następnie oddaje je do źródła chłodu. Cykl powtarza się nieprzerwanie, często przez całą dobę i przez cały rok. Stabilność tego obiegu decyduje o jakości produktu i trwałości sprzętu.

Układ chłodzenia wody procesowej składa się z kilku elementów współpracujących jednocześnie:

- źródło chłodu - agregat wody lodowej (chiller), wieża chłodnicza lub dry cooler

- pompy obiegowe odpowiedzialne za przepływ medium

- bufor hydrauliczny wyrównujący zmienne obciążenie

- wymienniki ciepła przy maszynach i odbiorcach procesu

- filtry i uzdatnianie wody chroniące instalację przed kamieniem i korozją

- automatyka sterująca temperaturą, przepływem i ciśnieniem

Gdy instalacja nie utrzymuje wymaganej temperatury, przyczyna rzadko leży wyłącznie w mocy urządzenia chłodniczego. Równie często problem pochodzi z hydrauliki - za małego bufora, błędnie dobranych średnic rur lub braku równoważenia obiegu. Dlatego dobór systemu chłodzenia zaczyna się od bilansu cieplnego całego zakładu, nie od katalogu producenta.

Jakie technologie chłodzenia wody stosuje się w przemyśle?

Na polskim rynku przemysłowym dominują cztery rozwiązania. Każde z nich odpowiada innym wymaganiom procesowym, warunkom instalacyjnym i budżetowi eksploatacyjnemu.

Agregat wody lodowej (chiller)

Chiller to urządzenie sprężarkowe, które odbiera ciepło z cieczy procesowej i oddaje je do otoczenia - przez powietrze albo przez dodatkowy obieg wodny. Produkuje wodę o temperaturze zwykle w zakresie od 5°C do 18°C, choć modele niskotemperaturowe schładzają medium nawet do -10°C i niżej.

Wyróżnia się dwie podstawowe konfiguracje:

- Chillery chłodzone powietrzem - skraplacz jest bezpośrednio omywany powietrzem atmosferycznym. Montuje się je zwykle na zewnątrz budynku. Prostsze w instalacji, nie wymagają dodatkowego obiegu wodnego do odprowadzenia ciepła.

- Chillery chłodzone wodą - skraplacz jest podłączony do wieży chłodniczej lub dry coolera. Większe gabaryty, wyższa efektywność energetyczna, stabilniejsza praca niezależnie od temperatury otoczenia. Stosowane w dużych zakładach przemysłowych i przy wysokich obciążeniach cieplnych.

Nowoczesne agregaty wody lodowej wyposażone są w sprężarki inwerterowe i sterowanie pogodowe, które dostosowują moc chłodniczą do aktualnego obciążenia. Przekłada się to na współczynnik efektywności energetycznej SEER przekraczający 5,0 - oznacza to, że urządzenie wytwarza pięciokrotnie więcej chłodu niż zużywa energii elektrycznej.

Wieża chłodnicza

Wieża chłodnicza chłodzi wodę przez odparowanie - część wody kontaktuje się z powietrzem i odparowuje, odbierając ciepło z całej masy cieczy. To rozwiązanie pozwala uzyskać temperaturę wody bliską temperaturze mokrego termometru, co latem oznacza zwykle 23-27°C. Jeżeli proces wymaga niższych temperatur, wieża chłodnicza pracuje jako skraplacz do chillera chłodzonego wodą, a nie jako samodzielne źródło chłodu.

Główna zaleta wieży chłodniczej to niższe zużycie energii elektrycznej - według danych projektu Evaporative Cooling 2030 systemy ewaporacyjne zużywają o ok. 15,5% mniej energii niż agregaty sprężarkowe w zastosowaniach przemysłowych. Wadą jest konieczność uzupełniania wody i jej stałego uzdatniania, a także ryzyko kontaminacji biologicznej (Legionella) przy nieprawidłowej eksploatacji.

Dry cooler (sucha chłodnica powietrza)

Dry cooler to wymiennik ciepła w obiegu zamkniętym, który oddaje ciepło cieczy bezpośrednio do powietrza atmosferycznego bez procesu odparowania. Nie zużywa wody do chłodzenia. Temperatura wody na wyjściu zależy od temperatury powietrza zewnętrznego i jest zwykle o 5-8°C wyższa od temperatury otoczenia.

Dry coolery stosuje się samodzielnie w procesach, gdzie wystarczą temperatury wody powyżej 25-30°C, albo jako element systemu free-cooling przy chillerze, pozwalając wyłączyć sprężarki w chłodniejszych miesiącach. To drugie zastosowanie jest szczególnie opłacalne w polskim klimacie.

Free-cooling jako technologia hybrydowa

Free-cooling to tryb pracy instalacji chłodniczej, w którym naturalne chłodzenie powietrza zewnętrznego zastępuje pracę sprężarki. Gdy temperatura na zewnątrz spada poniżej temperatury medium w obiegu, system automatycznie przełącza się na chłodzenie przez dry cooler, bez uruchamiania agregatu sprężarkowego.

W warunkach polskiego klimatu, gdzie temperatury jesienno-zimowe pozwalają na free-cooling przez 5-7 miesięcy w roku, technologia ta obniża roczne zużycie energii instalacji wody lodowej o 30-60%. Przypadek wdrożenia przez firmę Cedo systemu free-cooling przy ekstruderach wykazał redukcję zużycia energii na chłodzenie o ponad 90% w sezonie chłodnym (dane z 2025 roku). Modernizacja istniejącej instalacji - dobudowanie dry coolera i dostosowanie automatyki - nie wymaga wymiany chillera i może być przeprowadzona bez przerywania produkcji.

Porównanie technologii chłodzenia wody przemysłowej

Jak dobrać agregat wody lodowej do procesu przemysłowego?

Dobór chillera to projekt całego układu technologicznego, nie wybór urządzenia z katalogu. Błąd przy doborze mocy lub pomięcie bufora hydraulicznego może kosztować kilkadziesiąt tysięcy złotych rocznie na samej energii, nie licząc przestojów i skróconej żywotności maszyn.

Dane wejściowe niezbędne przed doborem

Przed wybraniem urządzenia należy zebrać następujące informacje:

- bilans cieplny procesu - suma ciepła wydzielanego przez wszystkie maszyny i urządzenia w zakładzie, wyrażona w kW

- wymagane temperatury zasilania i powrotu wody (np. 12/7°C lub 18/12°C)

- wymagana stabilność temperatury - czy dopuszczalne odchylenie wynosi ±0,5°C czy ±2°C

- charakter pracy instalacji - stałe obciążenie czy zmienne w ciągu doby i sezonu

- temperatura otoczenia w miejscu instalacji chillera - decyduje o doborze modelu i korekcie mocy

- rodzaj medium chłodzącego - czysta woda czy roztwór glikolu (przy temperaturach poniżej 5°C glikol jest obowiązkowy)

Jak liczyć moc chłodniczą?

Moc chłodnicza instalacji wynika z bilansu cieplnego zakładu. Dla zakładu wtryskowego z 8 maszynami generującymi łącznie 120 kW ciepła, przy profilu pracy 2-zmianowej z obciążeniem 60-80% w ciągu doby, rzeczywiste zapotrzebowanie szczytowe może wynosić ok. 100 kW. Dolicza się 10-15% rezerwy mocy na wypadek warunków ekstremalnych i ewentualnej rozbudowy instalacji - dobiera się zatem chiller o mocy 110-120 kW, nie 80 kW z katalogu "dla 100 kW procesu".

Częstym błędem jest dobieranie mocy z katalogu bez uwzględnienia rzeczywistej temperatury powietrza zewnętrznego. Katalogowe parametry podawane są zwykle dla 35°C otoczenia - przy polskich upałach dochodzących do 38-40°C moc chłodnicza chillera spada o 10-15% względem danych nominalnych.

Margines mocy i bufor hydrauliczny

Instalacja wody lodowej bez bufora hydraulicznego pracuje niestabilnie - chiller załącza i wyłącza się zbyt często, co skraca żywotność sprężarki. Bufor powinien być dobrany tak, żeby minimalna przerwa między kolejnymi załączeniami sprężarki wynosiła co najmniej 6-8 minut. Dla chillera o mocy 100 kW zaleca się bufor o pojemności minimum 500-800 litrów.

W jakich branżach chłodzenie wody procesowej jest niezbędne?

Stabilne chłodzenie wody technologicznej jest warunkiem prawidłowej pracy zakładu w kilkudziesięciu sektorach przemysłu. Najwyższe wymagania dotyczące precyzji temperatury i ciągłości pracy instalacji stawiają następujące branże:

- Przetwórstwo tworzyw sztucznych - formy wtryskowe i ekstruderów wymagają stabilnej temperatury wody w zakresie 8-20°C dla prawidłowego skurczu i czasu cyklu

- Przemysł farmaceutyczny - procesy syntezy, reaktory i liofilizatory wymagają ścisłej kontroli temperatury, często przy tolerancji ±0,5°C

- Przemysł spożywczy - schładzanie produktów, pasteryzacja i mycie CIP wymagają wody lodowej o temperaturze 1-10°C

- Przemysł chemiczny - reaktory i wymienniki wymagają stałego odbioru ciepła reakcji, niezależnie od temperatury zewnętrznej

- Obróbka metali - maszyny CNC, cięcie laserowe i galwanizacja wymagają chłodzenia narzędzi i cieczy obróbkowych

- Centra danych i serwerownie - chłodzenie serwerów wymaga niezawodnego systemu z redundancją

- Przemysł poligraficzny - linie offsetowe i maszyny drukujące wymagają stałej temperatury wałków i farb

Ile kosztuje system chłodzenia wody przemysłowej?

Koszt systemu zależy przede wszystkim od wymaganej mocy chłodniczej, technologii, producenta i zakresu dostawy. Poniżej orientacyjne widełki cenowe dla kompletnych jednostek chłodniczych.

Małe agregaty wody lodowej o mocy kilku kilowatów, stosowane przy pojedynczych maszynach lub stanowiskach laboratoryjnych, kosztują od 15 000 do 40 000 zł. Urządzenia przemysłowe o mocy 50-200 kW, obejmujące większość zastosowań produkcyjnych w średnich zakładach, to inwestycja rzędu 80 000-300 000 zł. Duże chillery o mocy 500-1000 kW stosowane w dużych zakładach lub centrach danych mogą kosztować od 400 000 zł do ponad 1 000 000 zł za sam agregat, bez instalacji i automatyki.

Do kosztu urządzenia należy doliczyć:

- projekt instalacji i dokumentację techniczną - zwykle 5-10% wartości urządzenia

- montaż, rurociągi, armatura i izolacje - 20-40% wartości urządzenia

- bufor hydrauliczny, pompy i filtry - 5-15% wartości urządzenia

- automatykę i uruchomienie - 5-10% wartości urządzenia

Koszt eksploatacji rocznej obejmuje głównie energię elektryczną, przeglądy serwisowe (zwykle 1-2 razy w roku), czynnik chłodniczy F-gas i uzdatnianie wody. W instalacji o mocy 100 kW pracującej 8000 h/rok koszt energii elektrycznej wynosi orientacyjnie 80 000-130 000 zł rocznie, przy cenie energii 0,65-0,90 zł/kWh i współczynniku EER wynoszącym 3,0-3,5.*

Jak przedłużyć żywotność instalacji chłodzenia wody?

Agregat wody lodowej zaprojektowany na 20-25 lat pracy może wymagać poważnej naprawy po 8-10 latach, jeżeli jest źle eksploatowany. Kilka prostych zasad pozwala uniknąć kosztownych awarii:

- przegląd serwisowy minimum raz w roku - przed sezonem letnim, gdy obciążenie jest największe

- kontrola szczelności układu chłodniczego i stanu czynnika F-gas - wymagana przez prawo przy urządzeniach z ładunkiem powyżej 5 ton CO2e

- czyszczenie wymienników ciepła - zanieczyszczone lamele skraplacza mogą obniżyć moc chłodniczą o 20-30%

- kontrola jakości wody procesowej - twarda woda osadza kamień w parowniku, miękka może korodować instalację

- sprawdzenie stężenia i stanu glikolu przed zimą - glikol degraduje się z czasem i traci właściwości ochronne

- monitoring automatyczny z alarmami temperatury i ciśnienia - wczesne wykrycie odchyleń zapobiega poważnym uszkodzeniom

FAQ - najczęściej zadawane pytania o chłodzenie wody w przemyśle

Czym różni się agregat wody lodowej od wieży chłodniczej?

Agregat wody lodowej (chiller) to urządzenie sprężarkowe, które schładza wodę do temperatury 5-18°C niezależnie od warunków atmosferycznych. Wieża chłodnicza to wymiennik ewaporacyjny - chłodzi wodę przez odparowanie jej części, osiągając temperaturę zbliżoną do temperatury mokrego termometru, czyli zwykle 23-30°C latem. Wieża chłodnicza nie zastąpi chillera tam, gdzie proces wymaga niskiej temperatury wody. Może natomiast współpracować z chillerem chłodzonym wodą, odbierając ciepło ze skraplacza agregatu.

Ile wynosi minimalny margines mocy chłodniczej przy doborze chillera?

Zaleca się uwzględnienie rezerwy 10-15% powyżej obliczonego szczytowego zapotrzebowania cieplnego. Margines chroni przed utratą wydajności w upały oraz zabezpiecza przed ewentualną rozbudową instalacji. Przy doborze należy też uwzględnić korektę mocy na rzeczywistą temperaturę otoczenia - katalogowe dane dotyczą zwykle 35°C, a polskie letnie warunki mogą wynosić 38-40°C, co obniża moc o 10-15%.

Kiedy opłaca się dodać free-cooling do istniejącej instalacji chłodniczej?

Free-cooling zwraca się najszybciej w zakładach pracujących całorocznie, gdzie chiller pracuje minimum 6000-8000 godzin rocznie. W polskim klimacie system może obniżyć zużycie energii instalacji o 30-60% rocznie. Przy cenie energii elektrycznej powyżej 0,70 zł/kWh i instalacji o mocy 100+ kW, czas zwrotu inwestycji w modernizację free-cooling wynosi zwykle 2-4 lata.

Czy chiller może współpracować z instalacją fotowoltaiczną?

Tak, ale wymaga prawidłowego doboru mocy i sposobu zasilania. Energia z paneli PV może pokrywać część zapotrzebowania chillera - zwłaszcza latem, gdy produkcja energii słonecznej jest najwyższa, a zapotrzebowanie na chłód rośnie. Instalacja PV nie zastępuje całkowicie zasilania sieciowego. W zakładach przemysłowych stosuje się układy hybrydowe z magazynem energii lub wsparciem sieciowym, aby zapewnić stabilne zasilanie przy zmiennym obciążeniu chłodniczym.

Jak często należy serwisować agregat wody lodowej?

Standardowy przegląd zaleca się minimum raz w roku, najlepiej przed sezonem letnim. Przy zakładach pracujących w trudnych warunkach - duże zapylenie, opary technologiczne - czyszczenie wymiennika może być wymagane częściej. Urządzenia z ładunkiem czynnika chłodniczego powyżej 5 ton CO2e podlegają obowiązkowym kontrolom szczelności co 6 lub 12 miesięcy, zgodnie z rozporządzeniem UE F-gas.

Czy warto wybrać chiller używany zamiast nowego?

Zakup agregatu używanego może obniżyć koszt inwestycji o 40-60%, ale wymaga dokładnej weryfikacji stanu technicznego - sprężarki, wymienników, automatyki i szczelności układu. Niezbędna jest dostępność serwisu i części zamiennych dla danego modelu. Urządzenia starsze niż 10-12 lat mogą wymagać wymiany czynnika chłodniczego na nowy, który spełnia wymogi rozporządzenia F-gas 2024.

Jakie czynniki chłodnicze stosuje się w nowoczesnych chillerach przemysłowych?

W nowych instalacjach stosuje się przede wszystkim czynniki z grupy HFO o niskim współczynniku globalnego ocieplenia GWP: R-1234yf, R-1234ze lub ich mieszaniny (np. R-513A, R-454B). Starsze instalacje pracujące na R-410A lub R-404A są stopniowo modernizowane w ramach retrofit HFO. Rozporządzenie F-gas z 2024 roku ogranicza stosowanie czynników o GWP powyżej 750 w nowych urządzeniach od 2025 roku.

Od czego zacząć wybór systemu chłodzenia wody procesowej?

Pierwszym krokiem jest bilans cieplny zakładu - zebranie danych o ciepłocie wydzielanej przez każdą maszynę i każdy proces, profilu pracy zmianowej oraz wymaganiach dotyczących temperatury medium. Bez tego dokumentu każdy dobór urządzenia jest zgadywanką. Dobrze przygotowany bilans pozwala nie tylko dobrać właściwy agregat wody lodowej, ale też ocenić, czy opłaca się budować system z free-cooling od razu, czy rozbudować go po roku pracy z pomiarem rzeczywistego obciążenia.

Równolegle warto sprawdzić, czy istniejąca instalacja hydrauliczna - rury, pompy, bufor - jest prawidłowo dobrana. Nowy chiller zamontowany na starej, źle zbalansowanej instalacji nie osiągnie parametrów katalogowych. Modernizacja źródła chłodu bez weryfikacji hydrauliki to jeden z najczęstszych błędów w polskich zakładach przemysłowych.
